Trommelkupplung



Die Trommelkupplung ist eine neue Art von flexibler Kupplung, die hauptsächlich für die Verbindung zwischen der Abtriebswelle des Untersetzungsgetriebes und der Drahtseiltrommel des Hebemechanismus in der Hebeausrüstung verwendet wird. Es eignet sich auch für andere ähnliche mechanische Geräte, die Drehmoment übertragen und radiale Lasten tragen, kann jedoch nicht für Getriebe verwendet werden, die axiale Lasten tragen müssen. Es hat eine kompakte Struktur und arbeitet stabil und zuverlässig.

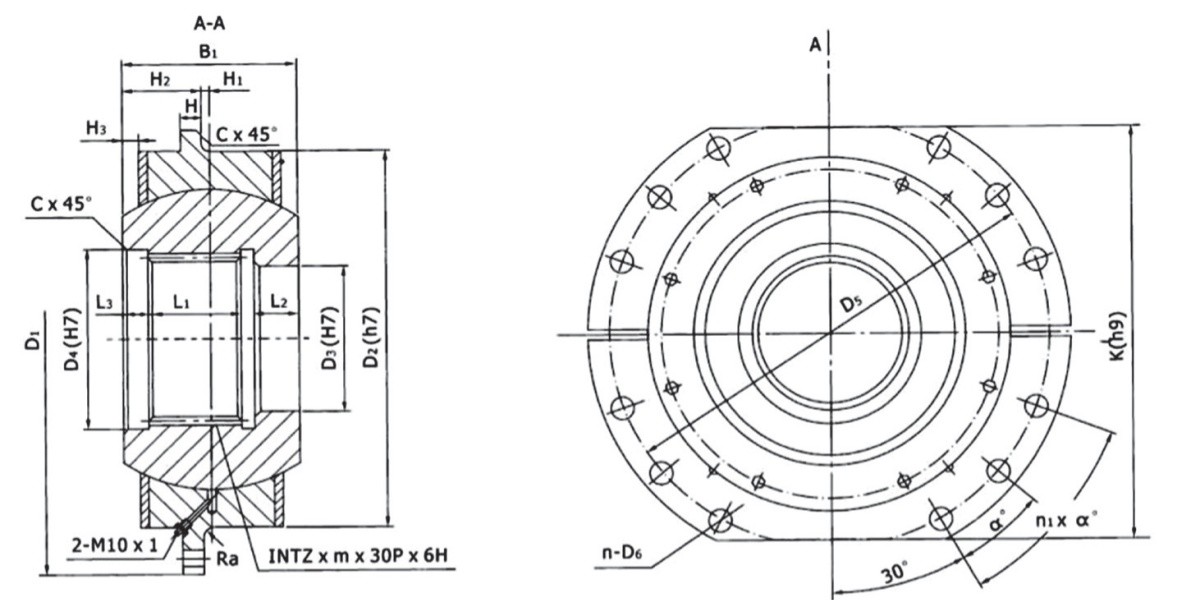

Typ	WZL 01	WZL 02	WZL 03	WZL 04	WZL 05	WZL 06	WZL 07	WZL 08	WZL 09
Nenndrehmoment (KN.M)	6.3	9.0	12.5	16	20	25	40	63	80
Spline INTZ⨉m⨉30p⨉6H	15Z⨉3m	18Z⨉3m	22Z⨉3m	27Z⨉3m	18Z⨉5m	22Z⨉5m	26Z⨉5m	30Z⨉5m	34Z⨉5m
K	250	280	300	320	340	360	400	450	500
B1	80	84	92	97	127	137	157	167	182
D1	300	320	340	360	380	400	450	500	550
D2	190	200	220	240	260	280	340	380	420
D5	260	280	300	320	340	360	400	450	500
H	12	15	15	15	15	15	15	20	20
L1	30	30	35	40	50	55	70	75	85
n-D6	8-14	8-18	8-18	8-18	8-18	8-18	12-22	12-22	12-22
Bolzen	M12	M16	M16	M16	M16	M16	M20	M20	M20
Typ	WZL 10	WZL 11	WZL 12	WZL 13	WZL 14	WZL 15	WZL 16	WZL 17	WZL 18
Nenndrehmoment (KN.M)	125	200	315	400	500	630	800	1120	1490
Spline INTZ⨉m⨉30p⨉6H	38Z⨉5m	26Z⨉8m	30Z⨉8m	34Z⨉8m	38Z⨉8m	44Z⨉8m	50Z⨉8m	44⨉ 10m	56⨉ 10m
K	530	580	600	640	700	760	860	1020	1100
B1	192	207	222	237	262	287	352	410	430
D1	580	650	680	710	780	850	950	1120	1200
D2	450	530	560	600	670	730	840	975	1055
D5	530	600	630	660	730	800	900	1055	1135
H	20	25	25	35	35	35	45	50	60
L1	95	105	120	135	150	170	220	260	270
n-D6	12-22	12-22	24-22	24-26	24-26	24-26	24-26	24-29	24-29
Bolzen	M20	M20	M20	M24	M24	M24	M24	M27	M27

Wir können auch eine Vielzahl nicht standardmäßiger Produkte anbieten.





1. Stabiler und zuverlässiger Betrieb, der großen radialen Belastungen standhält und große Drehmomente überträgt, mit großer Überlastfähigkeit.

2. Kompakte und feste Struktur, serialisiertes Design, kann die Gesamtstruktur vereinfachen und das Gewicht der Ausrüstung reduzieren.

3. Gute Positionierungsleistung, einfache Installation und Einstellung, einfache Wartung.

4. Die Positionierungsverschleißanzeige kann sicher und zuverlässig eingestellt werden.

5. Kann mit einem gewöhnlichen Wellenverlängerungsreduzierer ausgestattet werden, um die Ausrüstungskosten zu senken.
